Envi Space Monteringsguide
Envi Space-avfallssorteringssystemet är enkelt att installera. En monteringsanvisning och en pappersmall för skruvplaceringar medföljer i förpackningen.
Verktyg som behövs
- En manuell skruvmejsel
- Måttband eller linjal
- Helst en syl eller något annat verktyg med en vass spets, för att markera var skruvarna ska sitta.

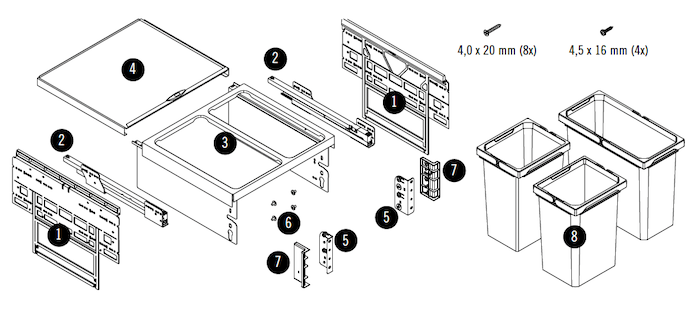

Vad ingår i paketet
- Sidohållare
- Skenor som gör att hela avfallskärlet kan dras ut
- Ramen som håller skoporna på plats
- Övre lock
- Fästen som förbinder skåpdörren med avfallskärlets ram
- Monteringsskruvar
- Skydd för fästena
- Hinkar (antal och storlek beror på vilken modell du beställt)

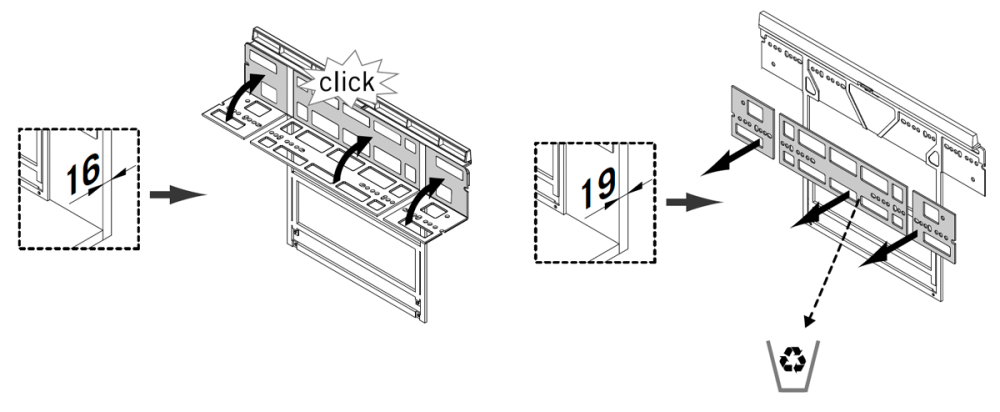

Steg 1 – Kontrollera skåpets tjocklek
Standardtjockleken på skåpsidan är 16 mm eller 19 mm.
- Mät skåpets sidotjocklek
- För 16 mm: Vik justeringsfliken uppåt tills den klickar fast
- För 19 mm: Ta bort den vikbara delen helt

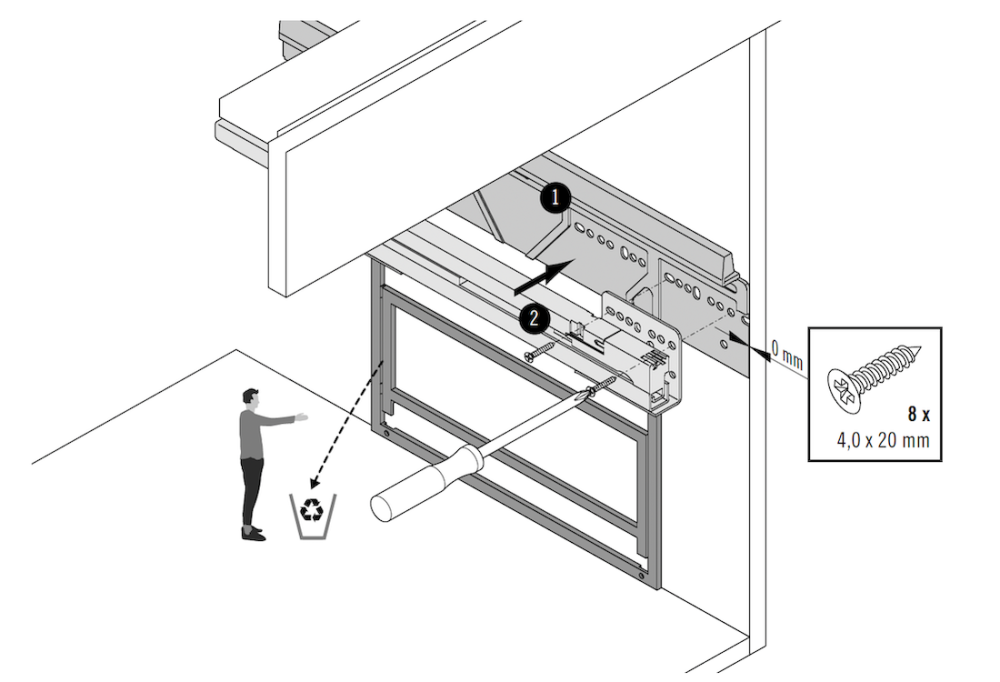

Steg 2 – Montera sidohållare, skenor och toppskydd
- Placera sidohållarna vid skåpets innerkanter
- Fäst sidohållarna och skenorna med de medföljande skruvarna
- Skjut in ramen i skenorna
- Placera toppskyddet på sidofästena
Steg 3 – Montera dörrfästen på skåpdörren
- Vik ut pappersmallen som medföljer i förpackningen
- Anpassa mallen efter skåpets tjocklek på 16 mm eller 19 mm (klipp till vid behov)
- Placera mallen längst ner på insidan av skåpdörren
- Markera skruvpositionerna
- Ta bort mallen
- Placera fästena på de markerade punkterna
- Fäst fästena med skruvar

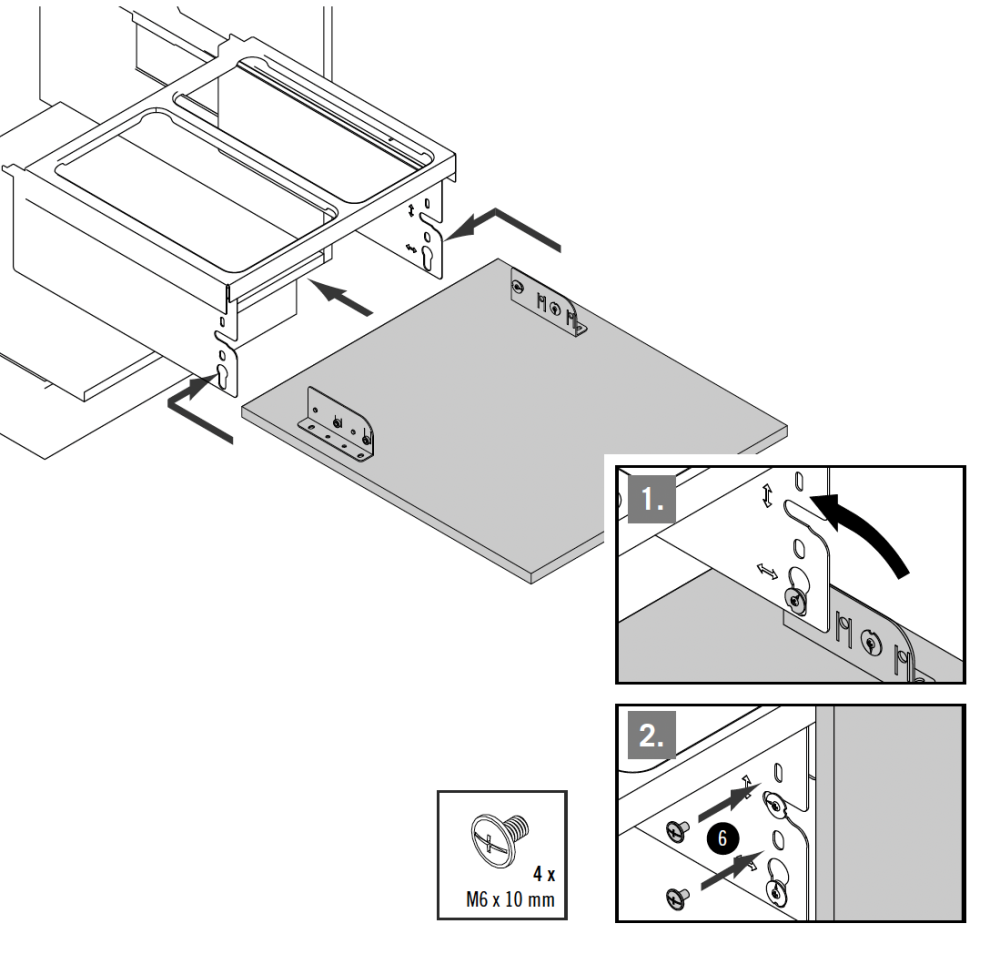

Steg 4 – Fäst skåpdörren på ramen
- Anslut fästena till ramen
- Stäng skåpdörren
- Dra åt med M6-skruvarna för att fästa dörren

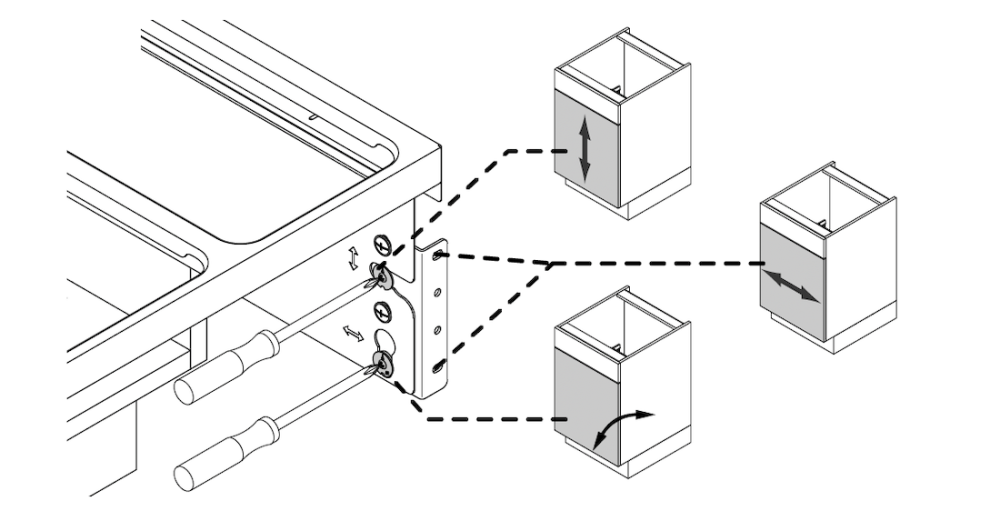

Steg 5 – Justera skåpdörren
Använd justeringsskruvarna för att rikta in dörren mot skåpet

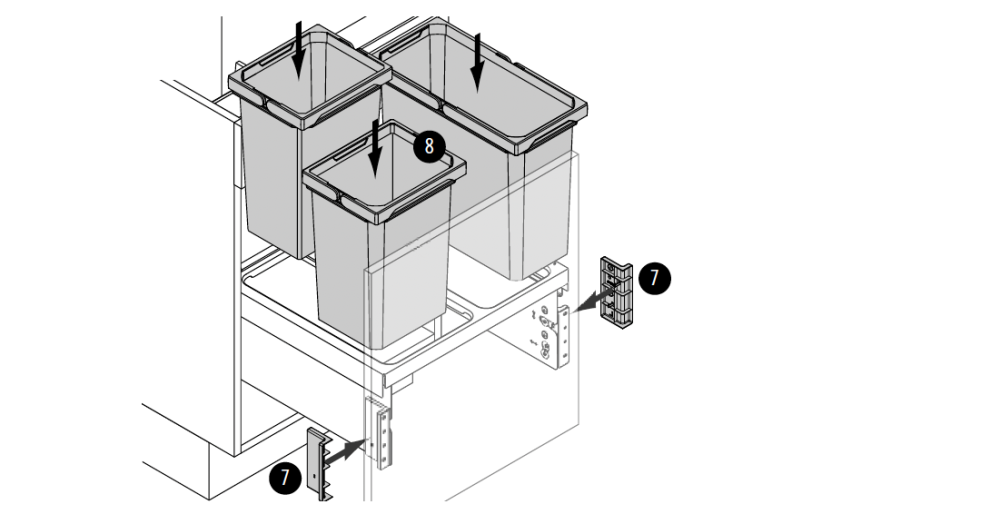

Steg 5 – Sätt i hinkar och lock
- Placera hinkarna i ramen
- Fäst konsolskydden
